卡特330C主溢流阀调整步骤

0
回复
5252
查看
[复制链接]

10

主题

20

帖子

1780

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
1780
2021-8-3 10:35:12 显示全部楼层 |阅读模式
调整前准备工作
  • 将机器停放在平地,并关闭发动机,释放液压系统中的压力
  • 将一个60Mpa(8700psi)压力计连接到测压接头(1)
  • 启动发动机,将发动机旋钮设为“10”AEC开关设为OFF。
  • 将液压油温度增加到50-60摄氏度。
  • 打开铲斗直到铲斗油缸活塞杆处于完全缩回状态为止。
  • 检查主溢流阀在测压接头(1)处的压力调定。
  • 将铲斗操作杆扳回到NEUTRAL(空挡)位置。


(1)测压接头(中间齿轮泵输送压力)
(2)测压接头(传动泵输送压力)
(3)测压接头(动力换挡压力)

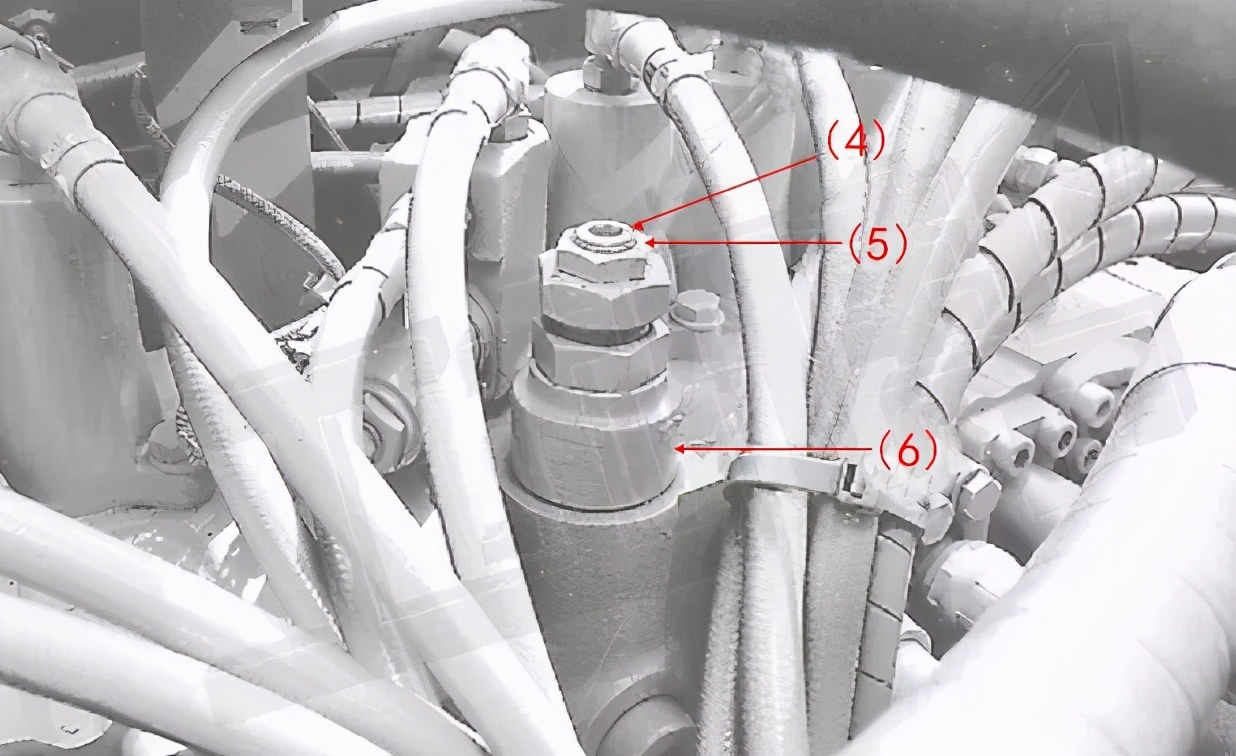

(4)调整螺钉
(5)锁紧螺母
(6)主溢流阀

调整流程
调整主溢流阀,将锁紧螺母(5)拧松并转动调整螺钉(4),直到测压接头(1)处的压力计读数为34.3MPa±0.49
注:顺时针转动调整螺钉(4)会增加压力,逆时针转动调整螺钉(4)则会降低压力。拧紧锁紧螺母(5),使其扭矩为50±10N.m
